类型超声波清洗系统
适用领域不锈钢管、铜管、弯管、铝管、无缝管
用途管壁及内腔清洁处理
功能超声波、加热、液体循环、晃动、排水
包装工业缠绕薄膜
超声波清洗机1台
超声波漂洗机1台
超声发生器12台
超声波震板12台
整机总重量：2.5T
输入电压：AC380V/50HZ
超声波清洗槽参数漂洗槽参数
外型尺寸：11500*750*800mm外型尺寸：11500*750*800mm
内槽尺寸：11000*550*670mm内槽尺寸：11000*550*670mm
超声波功率：55KW过滤器流量：12T/H
超声振盒壁厚：2mm电泵扬程：15m/H转速2800r/min
超声波频率:25KHZ喷口数量：50个
过滤器流量：12T/H喷口直径：**m
电泵扬程：15m/H转速2800r/min调速电机：0.75W
调速电机：0.75W摆动速率：25~30转/min
摆动速率：25~30转/min加热功率：55KW
加热功率：55KW时间控制：0s~99H
时间控制：0s~99H
二、系统构成

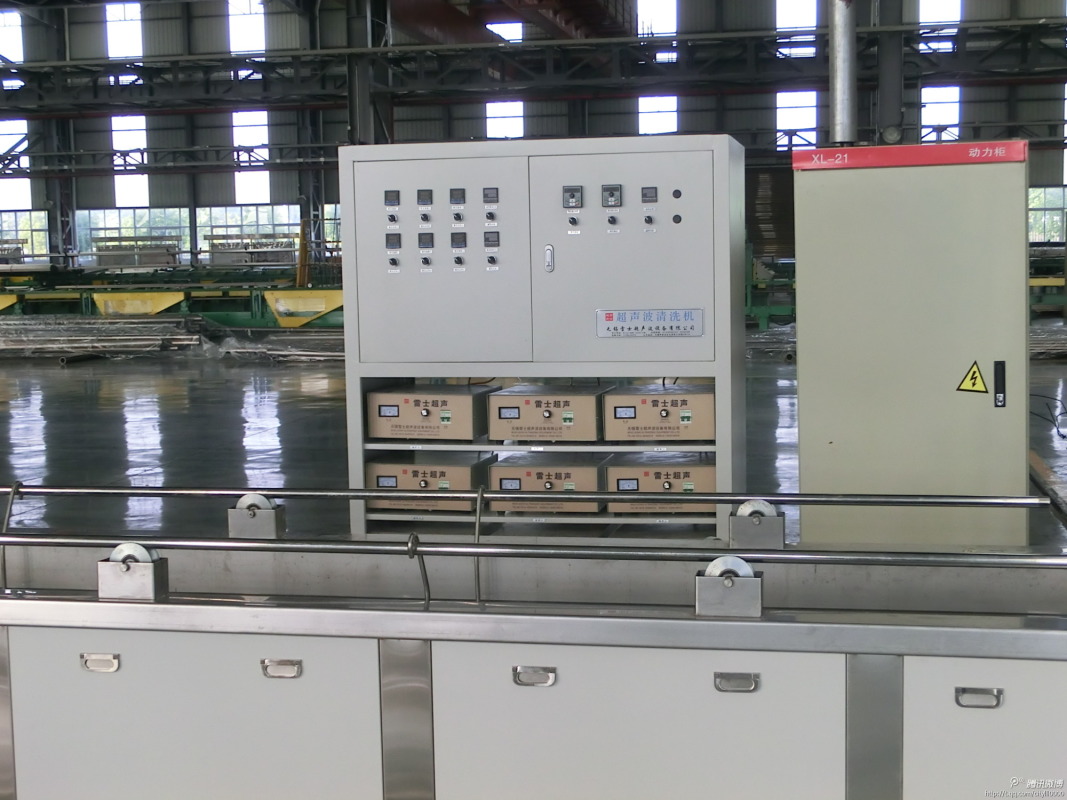

组合电器控制柜一只
超声波发生器12台
超声波震板12台

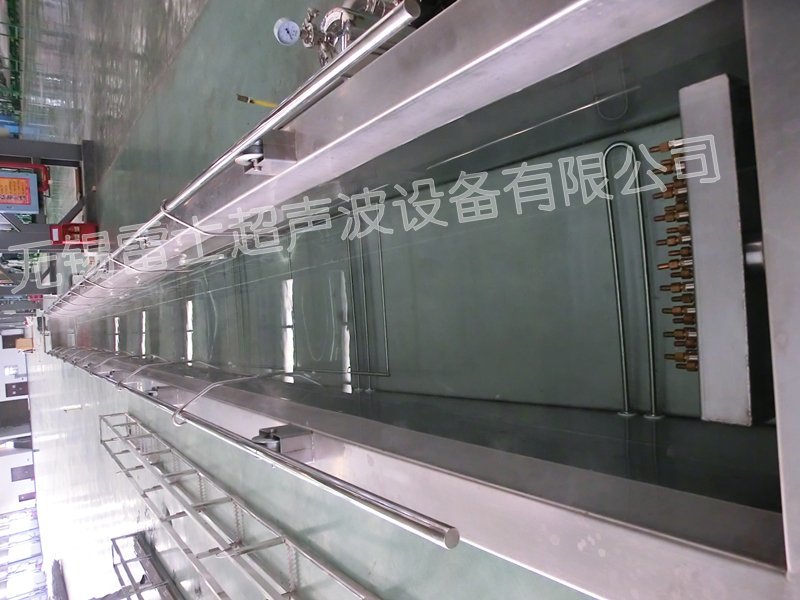

超声波清洗槽一台
超声波漂洗槽一台

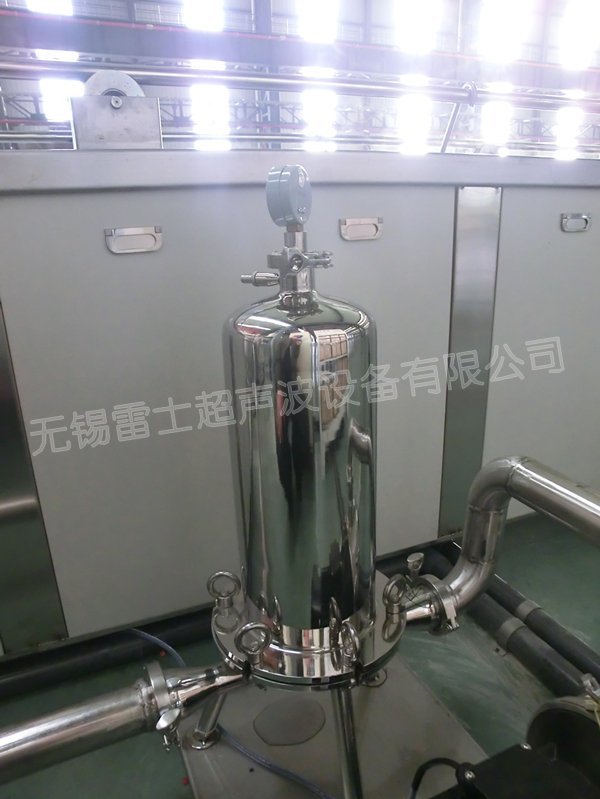

过滤循环装置二套
料框摆动装置二套
三、设备用途
主要用于清洗不锈钢管、钢管、铜管、铝管、邦迪管的内外壁，去除油脂、加工屑、加工油、乳化液、抛光蜡、浮锈等等。
供电电源条件
AC380V/220V电源，电压变化范围-15%～+10%，频率变化范围50HZ±1%。
供水条件
排水管数量：2个；管径：DN50
四、操作指南
1.在超声波槽内与漂洗槽内加水至指定液位，按比例在超声波清洗机槽内加入清洗剂。
2.开启电源，打开超声波槽与漂洗槽的加热系统，预热加温，使水温升至40~50℃。
3.按下超声波开启按钮，将管件以平铺形式摆放在超声波槽内的料框上，（建议每批次在百根以内为宜），清洗时间通常为数分钟，具体视工件脏污程度、每批清洗数量而定。
4.开启超声波槽内的循环过滤开关，边清洗边过滤杂质，通常为小流量循环。
5.打开超声波槽内摆动装置开关，使管件随料框匀速摆动，摆动轨迹为±25CM一般为15~20转/min,可自由调整。
6.吊出管件，在超声波槽上方时，略微倾斜停留，倒出管内残余清洗液。
7.将管件放在漂洗槽中，开启漂洗槽的摆动装置和循环过滤装置，漂去管件上的清洗液残余及残余细微颗粒物，可进行大流量循环过滤，因槽内无超声设置，必须考虑水流对超声波发射方向的干扰。
8.吊出工件，倾斜倒出液体，完成整个清洗流程。
9.下班之前，关闭电源，放出超声波槽内液体，清水冲洗保养设备。
